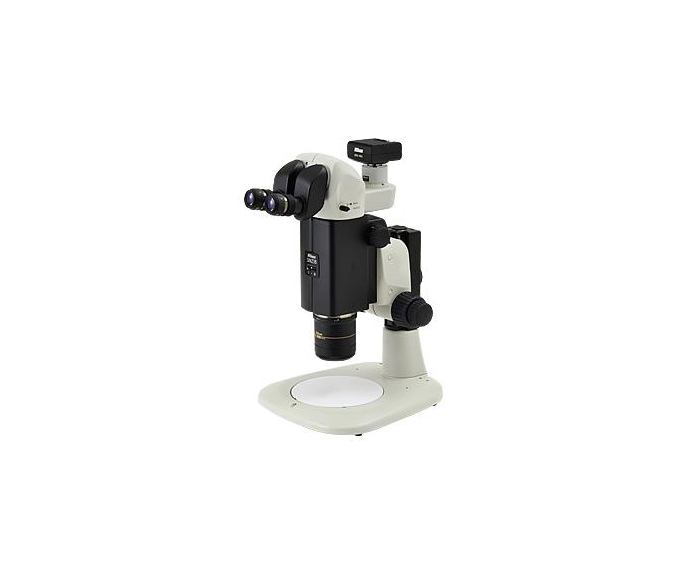

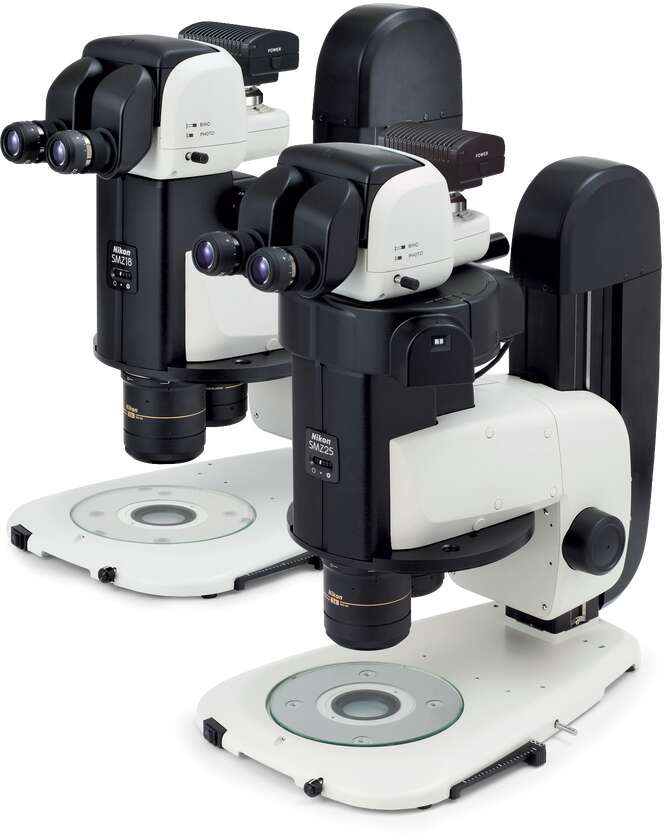

尼康SMZ25体视显微镜

突破性的研究级体视显微镜
分子生物学和发育生物学等科学领域之间的传统界限正在迅速消失，研究人员试图将分子水平的研究结果与细胞、组织和生物个体研究结果联系起来，包括分子生物学、细胞生物学、神经生物学、胚胎学、发育生物学和系统生物学等领域对从单细胞到整个生物体研究成像系统的需求日益增长。
基于以上背景，尼康研发了新的研究级体视显微镜，它具备25：1的高变倍比、高分辨能力以及荧光效果。

联系我们

全国热线15921143802

产品详情

突破性的研究级体视显微镜

分子生物学和发育生物学等科学领域之间的传统界限正在迅速消失，研究人员试图将分子水平的研究结果与细胞、组织和生物个体研究结果联系起来，包括分子生物学、细胞生物学、神经生物学、胚胎学、发育生物学和系统生物学等领域对从单细胞到整个生物体研究成像系统的需求日益增长。

基于以上背景，尼康研发了新的研究级体视显微镜，它具备25：1的高变倍比、高分辨能力以及荧光效果。


主要特性

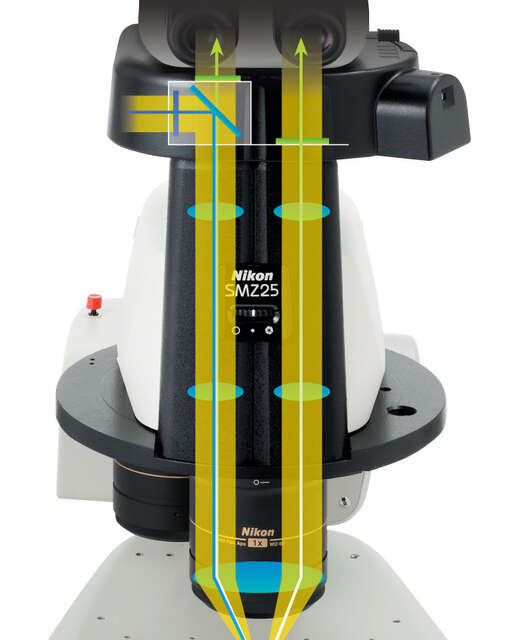

尼康变倍系统提供更高的成像分辨率和功能多样性

体视显微镜突破传统设计，其变倍系统会随着变倍系数的变化而自动改变两个光轴之间的距离。光轴距离的变化使得不同变倍系数时进入光路的光都是较大的，这样使得观察者能获得更清晰明亮的图像，以及很小的像差影响。此外，这一光学设计使所有这些理想的功能都集中在一个紧凑的变倍体内，也实现了人体工程学的仪器设计理念。

体视显微镜分辨率

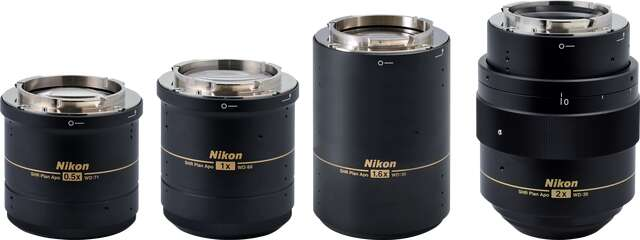

SHR 平场复消色差系列物镜提供1100LP / mm的高分辨力（使用SHR 平场复消色差2X物镜至大变倍比时的观察值）和逼真色彩的绚丽图像。

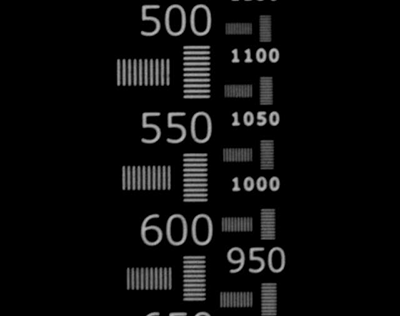

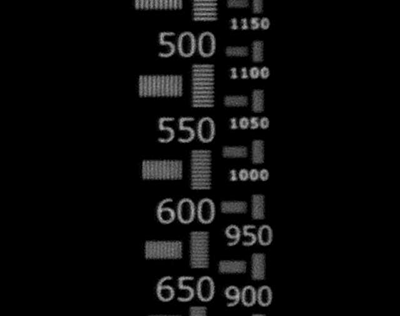

通过分辨率图表比较分辨率和色差

图片26.png 图片27.png

SMZ25 传统模式

改进的光学系统确保更好的信噪比和清晰明亮的荧光图像

尼康开发的光学系统即使在高倍率下亦可显著提高信噪比，更好的信噪比让拍摄细胞分裂成为可能，而这很难通过传统体视显微镜做到。


GFP和RFP表达的秀丽隐杆线虫在体荧光和OCC斜射照明图像

(SMZ25， SHR 平场复消色差2X物镜， 3X变焦倍率）

光学性能得到显著改善

尼康采用短波长、高透射的透镜成功地优化了荧光图像信号并降低了图像中的噪声。 SMZ18/25结合新的落射荧光附件，具有比传统荧光体视显微镜更好的荧光检出能力。


方便使用的OCC斜射照明

内置OCC照明器的新的LED 透射光底座具有产生热量少，功耗极低，使用寿命长等特点，使用该照明器可以增强标本的对比度，例如胚胎的表面观察。

图片30.png 图片31.png

传统透射光照明器 OCC照明器

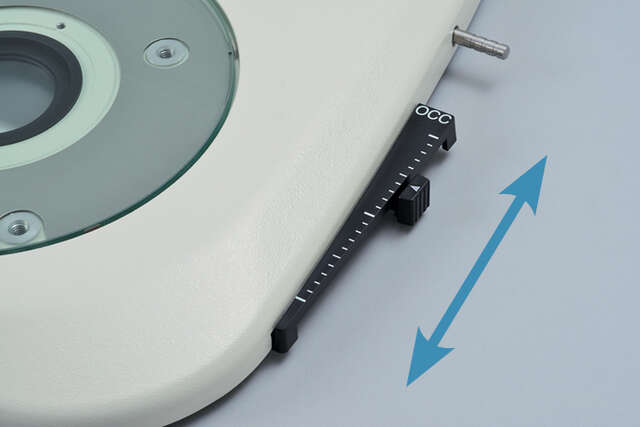

可以使用滑杆控制OCC照明器，通过滑杆上的指示刻度，用户可以获取先前的照明位置信息。另外，OCC板可以从前侧或后侧插入到照明单元中，从而可以观察到不同阴影方向的图像。


OCC照明器

图片33.png 图片34.png

OCC照明传统透射照明

技术参数如下：

型号	SMZ25	SMZ18
光学系统	平行光（变焦型），复消色差光学系统
变焦	电动	手动
变倍比	25:01:00	18:01
变倍范围	0.63-15.75X	0.75-13.5X
孔径光阑	主机内置
物镜NA，WD（毫米））	SMZ25	SMZ18
P2-SHR Plan Apo 2X	0.312,20（带有0至3毫米的校正环）	0.3,20（带有用于水的校正环：深度0至3毫米）
P2-SHR Plan Apo 1.6X	0.25,30	0.24,30
P2-SHR Plan Apo 1X	0.156,60	0.15,60
P2-SHR Plan Apo 0.5X	0.078,71	0.075,71
	SMZ25	SMZ18
总放大倍数（使用10倍目镜）	3.15-315X	3.75-270X
	（取决于使用的物镜）	（取决于使用的物镜）
目镜（FOV mm）	CW 10x（22）
	CW 15x（16）
	CW 20x（12.5）
	CW 30x（7）
观察筒	P2-TERG 100三目倾斜观察筒（100/0：0/100）
	P2-TERG 50三目倾斜观察筒（100/0：50/50）倾角：0-30度
	P2-TL100三目观察筒（100/0：0/100）倾角：10度
调焦单元	P2-MFU电动调焦单元（向上96 毫米 /向下4毫米）
	P2-FU调焦单元（向上97毫米/向下5毫米）
调焦单元安装适配器/物镜转换器	P2-FM调焦安装适配器	P2-FM调焦安装适配器

	P2-RNI2智能物镜转换器（可安装2个物镜）	P2-RNI2智能物镜转换器（可安装2个物镜）

		P2-FMDN调焦安装支架（适用于P-PS32 / P-DSL32 / P-DSF32底座）
底座/支架	P2-PB普通底座
	P2-DBL LED 透射光底座（内置OCC照明器）
	P2-DBF光纤型照明底座
	P-PS32平板底座（仅适用于SMZ18）

	P-DSL32 LED 射光照明底座（内置OCC照明器）（仅适用于SMZ18）
	P-DSF32光纤型透射光照明底座（仅适用于SMZ18）
载物台	P-SXY64载物台
	C-SSL 滑动载物台
	C-TRS倾斜式载物台
落射荧光附件	可安装4个激发块，内置复眼照明
	P2-EFLM电动落射荧光附件
	P2-EFLI落射荧光附件
落射荧光光源	HG预对中光纤照明器Intensilight C-HGFIE HG / C-HGFI HG（130W）
反射照明器	P2-FIRL LED环形照明装置
	与光纤光源配合使用
	P2-CI同轴Epi照明器
	P2-FIR环形光纤照明装置
	C-FDF柔性双分支光纤照明装置
反射光源	用于光纤照明器的C-FLED2 LED光源
观察方法	明场，落射荧光，简易偏光（带P2-POL简易偏振附件），暗场（带P-DF LED暗场单元），倾斜照明
重量（约）	32公斤	30公斤
	（电动落射荧光附件配置，带三目倾斜观察筒，电动调焦单元，智能物镜转换器，LED 透射底座以及1X和0.5X的物镜）	（落射荧光附件配置，带三目倾斜观察筒，聚焦单元，智能物镜转换器，LED透射光底座和物镜1X和0.5X）
功耗（约）	30W	10W
	（电动落射荧光附件配置，带三目倾斜观察筒，电动调焦单元，智能物镜转换器和LED 透射底座）	（落射荧光附件配置，带三目倾斜观察管，聚焦单元，智能物镜转换器和LED 透射光底座）
