GX53倒置显微镜广泛应用 于钢铁、汽车、电子及其其他制造行业。用于只需将样品倒扣放置在载物台上即可检测抛光金属和切片样品。样品底部无需平整处理，并且尺寸可以较厚、较大、或者较重。
快速分析较厚的大尺寸样品材料

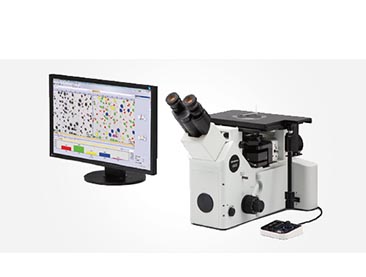

专为钢铁、汽车、电子和其他制造行业设计的GX53显微镜能够提供传统显微镜观察方法难以获得的清晰图像。将该显微镜与PRECiV图像分析软件配合使用时，从观察到图分析和报告的整个检测流程都将变得更加顺畅。

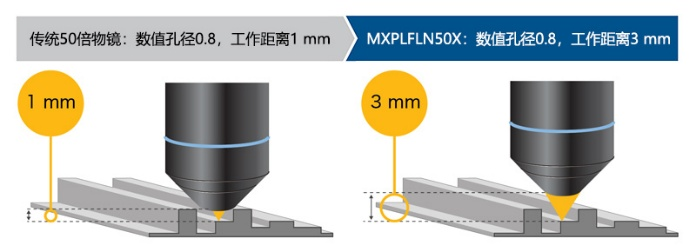

高数值孔径和长工作距离相结合
物镜对显微镜的性能至关重要。新的MXPLFLN物镜通过同时实现数值孔径和工作距离较大化，为MPLFLN系列落射式照明成像增加了深度。放大20倍和50倍时，分辨率越高，通常意味着工作距离越短，这会迫使样品或物镜在物镜交换过程中缩回。在许多情况下，MXPLFLN系列的3 mm工作距离消除了这一问题，使检查速度更快，物镜碰到样品的可能性更小。
从不可见到可见：MIX技术
MIX技术将暗场与另一种观察方法（例如明场或偏振）相结合，使您能够查看传统显微镜难以观察的样品。圆形LED照明器具有定向暗场功能，可在指定时间照射一个或多个象限，减少样品的光晕，以便更好地观察表面纹理。
印刷电路板的横截面
明场-基板层和通孔不可见 暗场-痕迹不可见。 MIX：明场+暗场（有组成部分均可清晰呈现。
轻松生成全景图像：即时MIA
使用多图像拼接（MIA）功能时，只需转动手动载物台上的XY旋钮即可轻松完成图像拼接 — 电动载物台为可选件。PRECiV软件采用模式识别生成全景图像，非常适合检查渗碳和金属流动情况。
螺栓的金属流动
使用XY旋钮调整载物台位置。 可以看到金属流动的全部情况。
利用HDR同时采集明亮区域和暗光区域
采用图像处理技术的高动态范围（HDR）可调整图像内的亮度差异，从而减少眩光。该功能还有助于增强低对比度图像的对比度。HDR可用于观察电子器件中的微小结构并识别金属晶界。
金板
比较样品图像和参考图像
可轻松比较实时或静态图像与自动缩放的参考图像。该解决方案包含符合各种标准的参考图像（也可单独购买更多的参考图像）。支持多种模式，包括实时叠加显示和并排比较。
支持的标准：ISO、EN、ASTM、DIN、SEP
含非金属夹杂物的钢 铁素体晶粒的微观结构

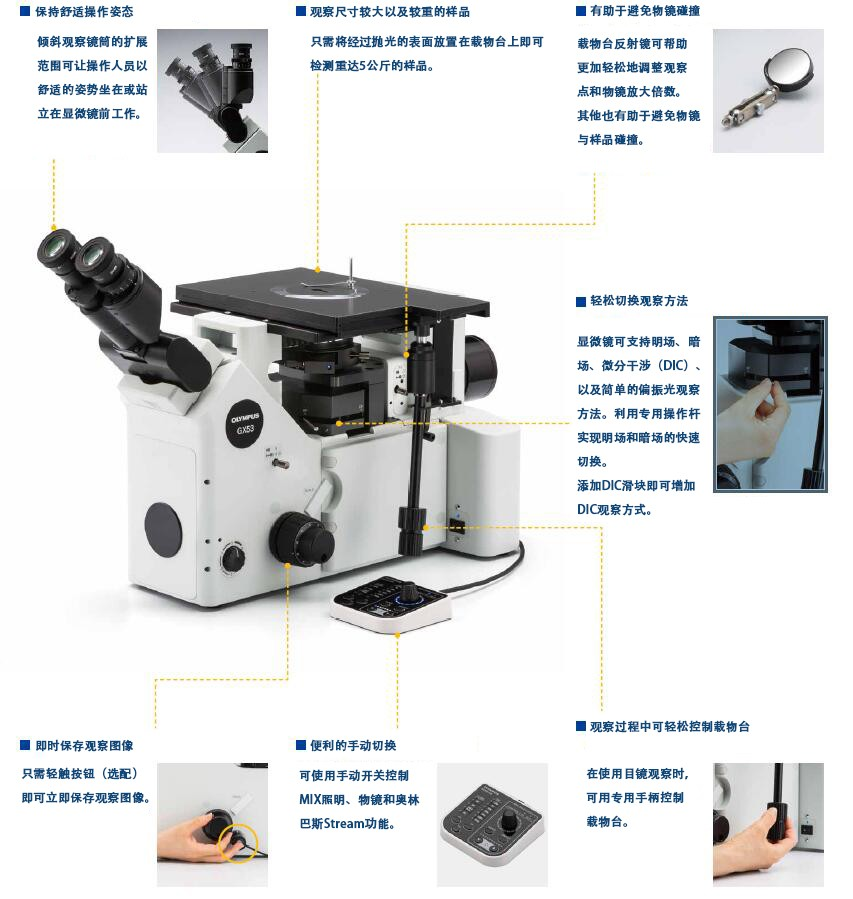

人性化
关注用户舒适度的设计
显微镜的人体工程学设计有助于用户在工作时保持舒适，从而提高检测工作效率。在与奥林巴斯Stream软件配合使用时，操作员可轻松捕捉各种样品图像，进行多种分析并生成图像报告。
GX53显微镜参数如下：
光学系统 | UIS2光学系统（无限远校正） | |
显微镜镜架 | 反射光照明 | 通过反射镜单元手动选择明场/暗场 |
带调中功能的手动视场光阑/孔径光阑切换 | ||
光源：白光LED（带光强度控制器）/12 V，100 W卤素灯/100 W汞灯/光导 | ||
观察模式：明场、暗场、微分干涉对比度（DIC）*1、简易偏振光*1、MIX观察（4个定向暗场）*2 | ||
*1 该观察方法需要使用专用插片。*2 需要使用MIX观察配置。 | ||
标尺压印 | 所有端口的位置（上/下）与通过目镜看到的观察位置相反 | |
前端口输出（可选） | 相机和DP系统（倒像，GX专用相机适配器） | |
侧端口输出（可选） | 相机，DP系统（正像） | |
电气系统 | 反射光照明 | |
用于反射光照明的内置LED电源 | ||
连续可变光强度控制盘 | ||
输入额定值5 V DC，2.5 A（交流适配器100–240 V，交流 0.4 A，50 Hz/60 Hz） | ||
透射光照明（需要可选的BX3M-PSLED电源） | ||
电压式连续可变光强度控制盘 | ||
输入额定值5 V DC，2.5 A（交流适配器100–240 V，交流 0.4 A，50 Hz/60 Hz） | ||
外部接口（需要可选的BX3M-CBFM控制盒） | ||
编码物镜转换器连接器 × 1 | ||
MIX插片（U-MIXR-2）连接器 × 1 | ||
手控操作器（BX3M-HS）连接器 × 1 | ||
手控操作器（U-HSEXP）连接器 × 1 | ||
RS-232C连接器 × 1，USB 2.0连接器 × 1 | ||
对焦 | 带滚轮导轨的齿条和齿轮 | |
手动、粗调和精调同轴手柄；对焦行程9 mm（载物台表面上方2 mm，下方7 mm） | ||
精调手柄每转行程：100 μm（最小刻度：1 μm） | ||
粗调手柄每转行程：7 mm | ||
配粗调焦扭矩调节环 | ||
配粗调焦上限止动销 | ||
镜筒 | 宽视场（FN 22） | 倒置：双目镜（U-BI90、U-BI90CT），可倾斜双目镜（U-TBI90） |
物镜转换器 | 明场孔：4到7个，类型：手动/编码，调中：启用/禁用 | |
明场/暗场孔：5到6个，类型：手动/编码，调中：启用/禁用 | ||
载物台 | GX右侧手柄载物台（X/Y行程：50×50 mm，最大载荷5 kg） | |
活动式右侧手柄载物台、左侧短手柄载物台（各自X/Y行程：50×50 mm，最大载荷1 kg） | ||
滑动载物台（最大载荷1 kg） | ||
一套水滴型和长孔型 | ||
重量 | 约25 kg（显微镜镜架20 kg） | |
环境 | ・室内使用 | |
・环境温度：5°C至40°C（45°F至100°F） | ||
・最大相对湿度：最高温度31°C（88°F）时为80%（无冷凝） | ||
如超出31°C（88°F），34°C（93°F）时相对湿度线性下降到70%，37°C（99°F）时下降到60% | ||
40°C（104°F）时下降到50%。 | ||
・污染等级：2（符合IEC60664-1要求） | ||
・安装/过电压类别：II类（符合IEC60664-1要求） | ||
・电源电压波动：±10% | ||
